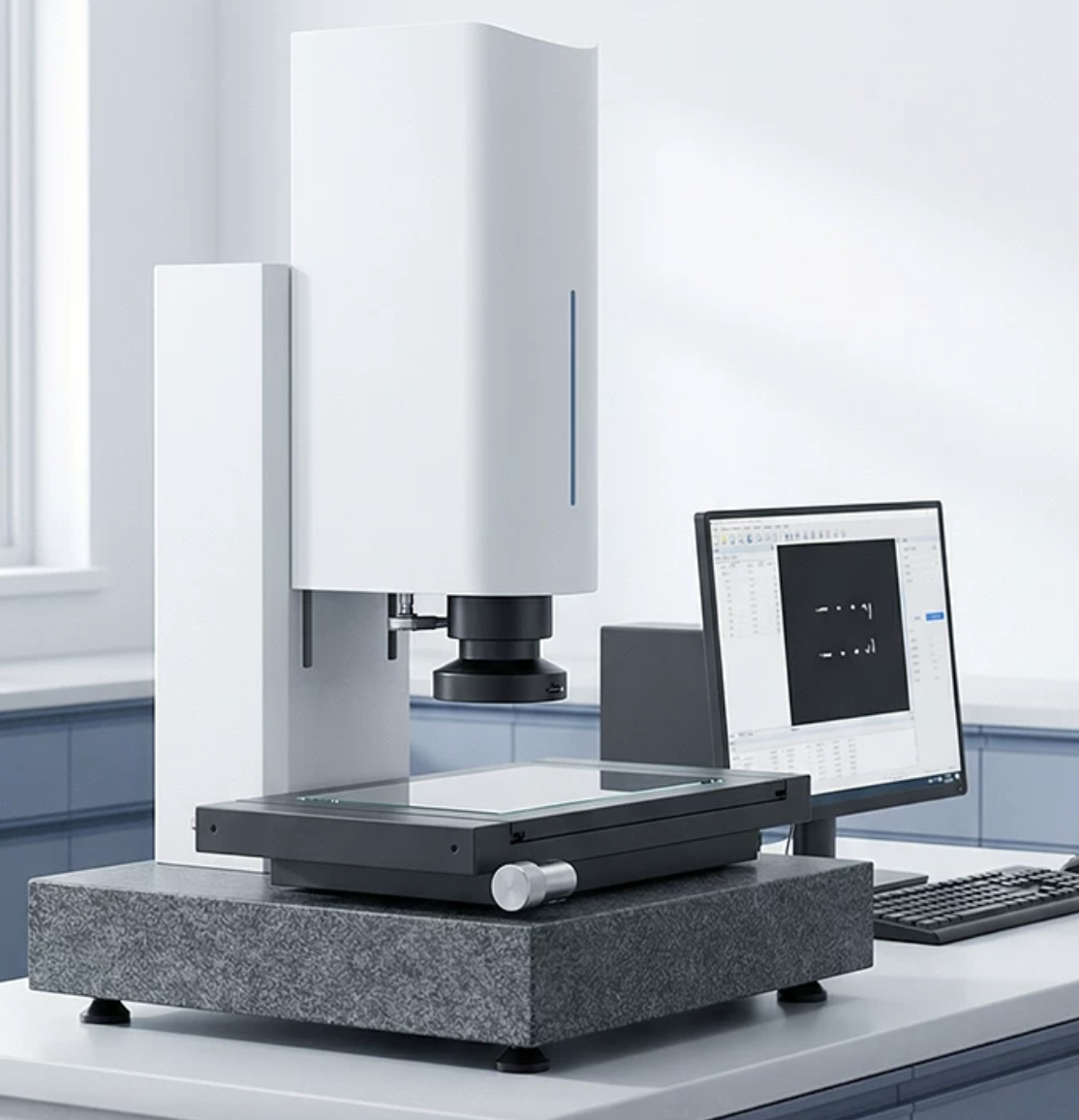

二次元影像测量仪
仪器特点：
移动桥式结构，大行程全自动测量，叁轴CNC控制。
精密花岗岩机台，精度高、稳定性好。
全鼠标、手柄式的自动化控制，简单易用。
闭合式光栅尺，精度高、稳定性好。
可变倍光学镜头，可实现变倍测量。
可程控5环8区环形表面光源，LED轮廓光源。
自动对焦测高，可加装接触式测头。
INSPEC-CNC全自动影像测量软件。
提供多种规格标准配置，并可根据要求进行个性化定制。
基本参数
|
仪 器 型 号 |
全自动最小以3020起步 |
XS3020 |
XS4030 |
XS5040 |
||
|
工作台 |
大理石台尺寸(mm) |
460*360 |
560*460 |
700*550 |
||
|
玻璃台尺寸 |
360*260 |
460*360 |
550*450 |
|||
|
运动行程(mm) |
X:300mm Y:200mm |
X:400mm Y:300mm |
X:500mm Y:400mm |
|||
|
调焦行程(mm) |
(Z轴)150mm(可跟据客户要求定制） |
(Z轴)150mm |
(Z轴）200mm |
|||
|
示值误差 |
X.Y≤(2+L/200)um, (L为被测长度单位:mm) |
Z(4+L/150)um, |
Z(4+L/200)um, |
|||
|
照明系统 |
表面光源及透射光源均为LED，亮度可调。 |
|||||
|
外形尺寸(mm)(长×宽×高) |
|
800*400*900 |
860*560*960 |
1070*820*1100 |
||
|
仪器重量（kg） |
|
220kg |
370kg |
410kg |
||
|
玻璃台承重 |
25kg |
|||||
|
仪器电源 |
220V（AC） 50HZ |
|||||
配置清单：
|
序号 |
名称 |
分项名称 |
规格及主要技术参数 |
|
1 |
机械本体
|
主机 |
影像测量系统,三轴CNC控制
|
|
2 |
机械结构
|
三轴花岗岩主体结构，物理性能稳定
|
|
|
3 |
光栅尺 |
闭合式光栅尺，分辨率0.1/0.5µm
|
|
|
4 |
导轨 |
进口FY-V平行精密滚珠交叉导轨
|
|
|
5 |
X/Y/Z轴驱动 |
日本松下精密伺服电机驱动 |
|
|
6 |
光学系统
|
摄像机 |
海康威视千兆网彩色工业数字摄像机 |
|
7 |
镜头 |
香港普密斯/桂光可变倍镜头 |
|
|
8 |
放大倍率 |
光学放大倍率：0.7～4.5X 影像放大倍率：21～200X
|
|
|
9 |
表面光 |
五环8区LED冷光源，256级亮度可调 |
|
|
10 |
轮廓光 |
LED冷光源，256级亮度可调 |
|
|
11 |
软件系统 |
INSPEC-CNC 软件 |
CNC版 |
|
12 |
电控系统
|
DEMO电控系统 |
CNC版 |
|
13 |
操作手柄（选配）
|
影像测量仪专用手柄
|
|
|
14 |
轴承配件 |
日本NSK高速轴承 |
日本NSK高速轴承 |
|
15 |
限位开关件 |
日本欧姆龙点限位开关 |
日本欧姆龙点限位开关 |
|
16 |
联轴器 |
日本米思米联轴器 |
日本米思米联轴器 |
|
17 |
附件
|
操作电脑 |
高级设备工业电脑 |
|
18 |
出厂合格证 |
校验合格 |
|
|
19 |
保修说明书 |
|
